- Els transformadors de corrent compleixen les normes GB20840.2-2014 i IEC60044-1.
- Nivell d'aïllament nominal: 12/42/75kV
- Corrent secundari nominal: 5A o 1A
- Freqüència nominal: 50 Hz o 60 Hz
- Temperatura ambient: -5 grau ~+40 grau
|
Corrent primari nominal (A) |
Combinació de classes de precisió |
Sortida secundària nominal (VA) |
1s corrent tèrmica (kA) |
Corrent dinàmic nominal (kA) |
||
|
0.2,0.5S |
0.2,0.5 |
10P15 |
||||
|
5-100 |
0.2S/10P15 0.5S/10P15 0.2/10P15 0.5/10P15 |
10 |
10 |
15 |
150 lin |
375 lin |
|
150 |
22.5 |
45 |
||||
|
200 |
24.5 |
50 |
||||
|
300,400 |
45 |
90 |
||||
|
500,600 |
15 |
20 |
45 |
90 |
||
|
800-1000 |
63 |
110 |
||||
Dibuix de dimensions generals

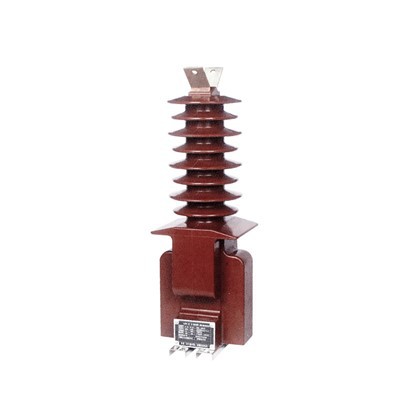

El transformador de corrent LZZBJ9-10Q B6 és un transformador de corrent de fosa de resina epoxi monofàsica d'interior dissenyat per mesurar i controlar corrents elèctrics en sistemes d'alta tensió. Redueixen els corrents d'alta tensió a un valor més baix i més segur, que després es pot s'utilitza per mesurar, monitoritzar i protegir en sistemes elèctrics d'energia.
Característiques clau
- Alta precisió: Proporciona mesures precises de corrent, crucials per a la retransmissió de protecció i la mesura precisa en sistemes elèctrics.
- Àmplia gamma d'aplicacions: Apte per a una varietat d'aplicacions d'alta tensió, incloent distribució d'energia i configuracions industrials.
- Construcció duradora: Construït per suportar condicions ambientals dures i tensions mecàniques, assegurant la fiabilitat a llarg termini.
- Disseny compacte: Ofereix una solució d'estalvi d'espai per a instal·lacions on l'espai és limitat.
- Compliment de seguretat: S'adhereix als estàndards internacionals de seguretat i rendiment elèctric.
- Muntatge: Opcions de muntatge versàtils per adaptar-se a diferents configuracions d'instal·lació.
Aplicacions
- Distribució d'energia: S'utilitza en subestacions i xarxes de distribució per controlar i mesurar el flux de corrent.
- Configuració industrial: Ajuda en la protecció i gestió dels sistemes elèctrics industrials.
- Mesuració d'utilitats: Assegura una facturació precisa i un seguiment de l'ús d'electricitat.
- Relés de protecció: Funciona conjuntament amb relés de protecció per protegir els equips elèctrics de fallades i sobrecàrregues.
